Pengenalan Autocad Dasar Tahap 1

Autocad sebagai salah satu program untuk menggambar teknik baik 2D dan 3D yang merupakan salah satu software yang digunakan hampir disemua bidang teknik dan arsitektur bahkan dalam bidang engineering khususnya oil & gas selain menggunakan program SP3D dan PDMS.

Dalam menggambar teknik menggunakan autocad dengan benar harus sesuai standart yang ada maka dibutuhkan skill dari operator autocad agar gambar yang dihasilkan mudah dimengerti, benar dan juga efisien waktu dalam menggambar dengan autocad. Nah oleh karena itu kita akan membahas mengenai pengenalan program autocad dasar agar bagi pemula yang akan menggunakan software ini dapat lebih mudah dalam mempelajarinya.

Gambar merupakan kumpulan dari beberapa garis atau dalam aplikasi Autocad biasanya disebut dengan line, garis melingkar atau yang biasa kita sebut dengan circle didalam aplikasi Autocad tersebut. Adapun unit atau satuan yang biasa digunakan didalam aplikasi Autocad adalah MM (millimeter).

Cara membuka aplikasi Autocad adalah :
1. Melalui start menu

2. Melalui icon desktop

Berikut tampilan user interface software Autocad

Fungsi yang ada di menu layar aplikasi Autocad

Beberapa fungsi Toolbar draw pada aplikasi Autocad yang wajib diketahui & dihafal, diantaranya:

L/ Line → berfungsi untuk membuat garis lurus.

REC/ Rectangular → berfungsi untuk membuat bentuk kotak/ persegi.
C/ Circle → berfungsi untuk membuat bentuk lingkaran.

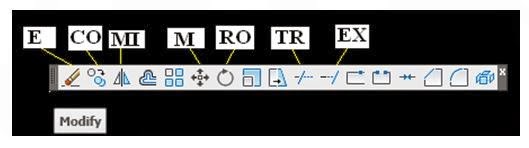

Beberapa fungsi Toolbar Modify pada aplikasi Autocad yang wajib diketahui & dihafal, diantaranya:

E/ Erase →  berfungsi untuk menghapus garis-garis.

CO/ Copy → berfungsi untuk memperbanyak garis.

MI/ Mirror → berfungsi untuk meng-copy “seperti cermin” dengan syarat ada tumpuan.

M/ Move → berfungsi untuk memindahkan garis dari satu titik ke titik lain.

RO/Rotate → berfungsi untuk memutar suatu garis.

TR/ Trim → Berfungsi untuk memotong garis dengan syarat ada tumpuan.

EX/ Extend → Berfungsi untuk menyambung / menambah panjang suatu garis dengan syarat ada tumpuan.

Nah itu tadi sekilas mengenai pengenalan fungsi dasar dan user interface program autocad semoga bermanfaat, dan jika Anda memiliki pertanyaan silahkan tinggalkan pada kolom komentar.
